Сварочные роботы

Универсальные шестиосевые роботы для сварки. Комплектуются сварочными источниками мощностью 350 и 500 ампер

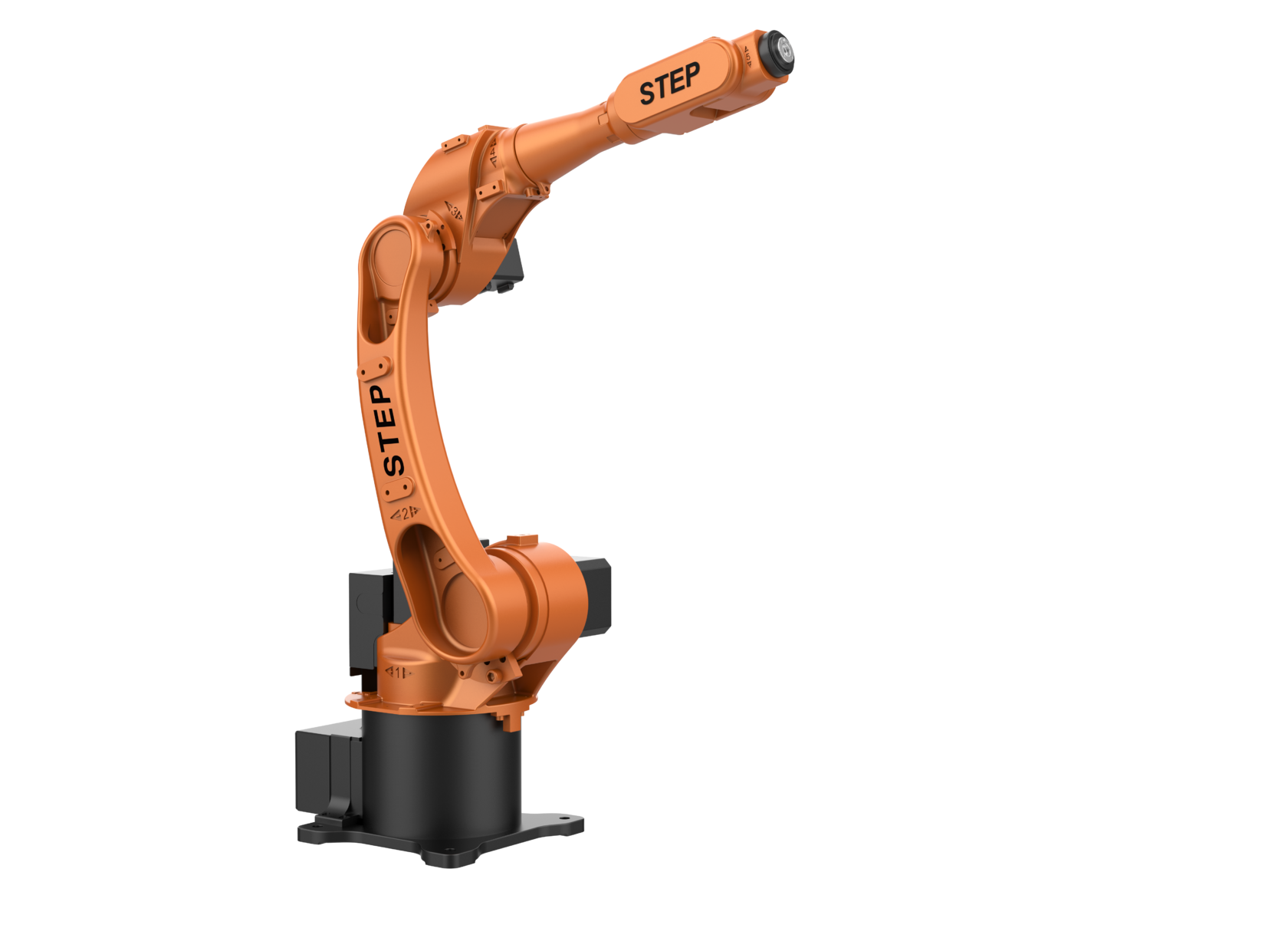

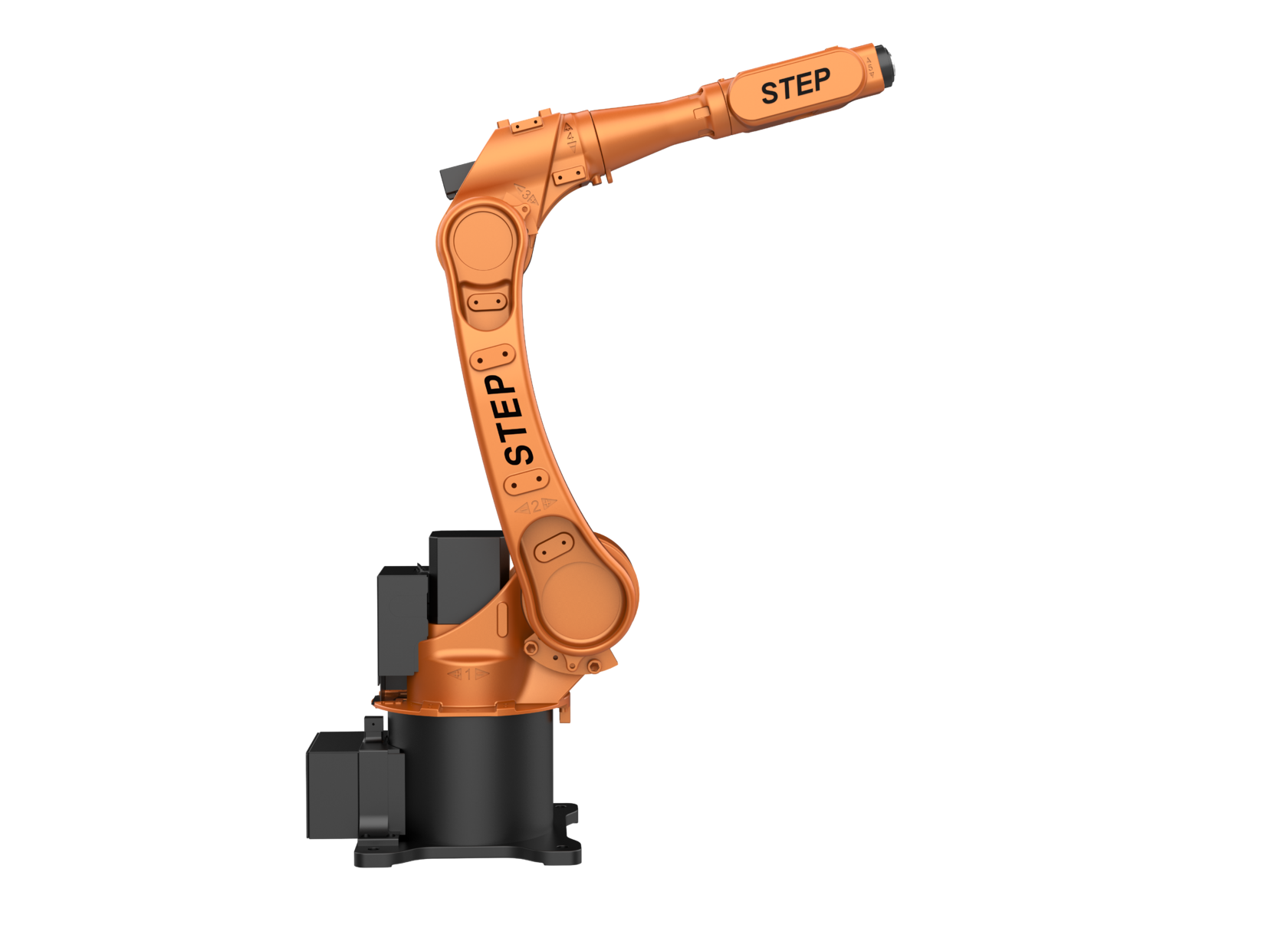

Кол-во осей		6
Тип привода		AC
Досягаемость		1405 мм
Повторяемость		±0.05 мм
Грузоподъемность		6 кг
Вес робота		143 кг
Класс защиты		IP40
Максимальная скорость осей	J1	170°/c
	J2	170°/c
	J3	200°/c
	J4	450°/c
	J5	320°/c
	J6	520°/c
Диапазон движений осей	J1	±165°
	J2	+155~-90°
	J3	+70°~-200°
	J4	±170°
	J5	±120°
	J6	±360°
Допустимый крутящий момент	J4	11.8 Н·м
	J5	9.8 Н·м
	J6	5.9 Н·м
Допустимая инерция	J4	0.6 кг·м²
	J5	0.25 кг·м²
	J6	0.06 кг·м²
Подвод сжатого воздуха		Нет
Встроенная в корпус сигнальная линия		Нет
Способ установки		Напольный, настенный, подвесной
Эксплуатация	Температура окружающей среды	0~45℃
	Влажность окружающей среды	Относительная влажность ниже 75% (кратковременная относительная влажность 95%) Без образования конденсата
	Требования к вибрации	Ниже 0,5 G (4,9 м/с²)
Уровень шума		≤80 дБ
Применение		Сварка, обслуживание станков, сборка

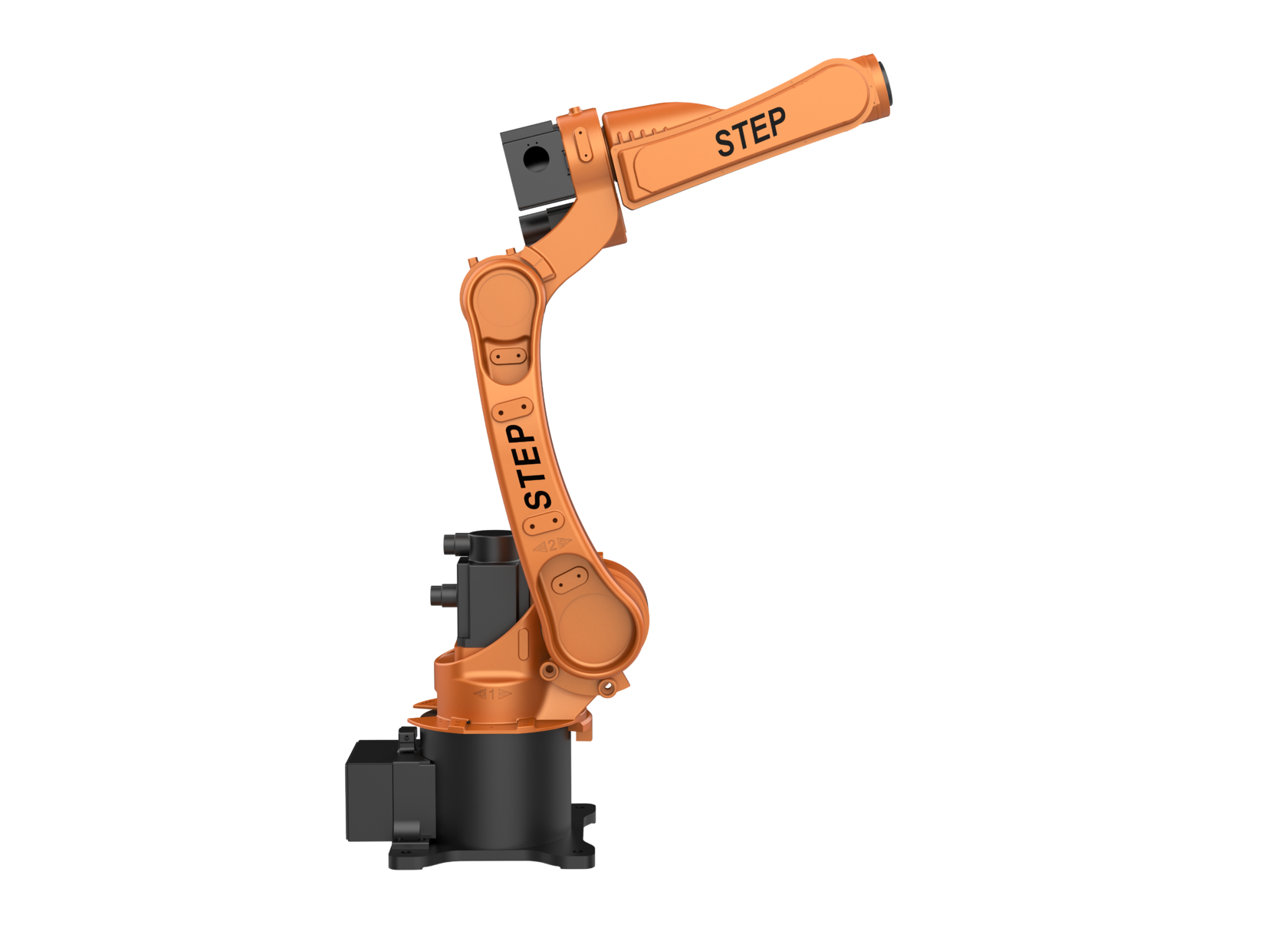

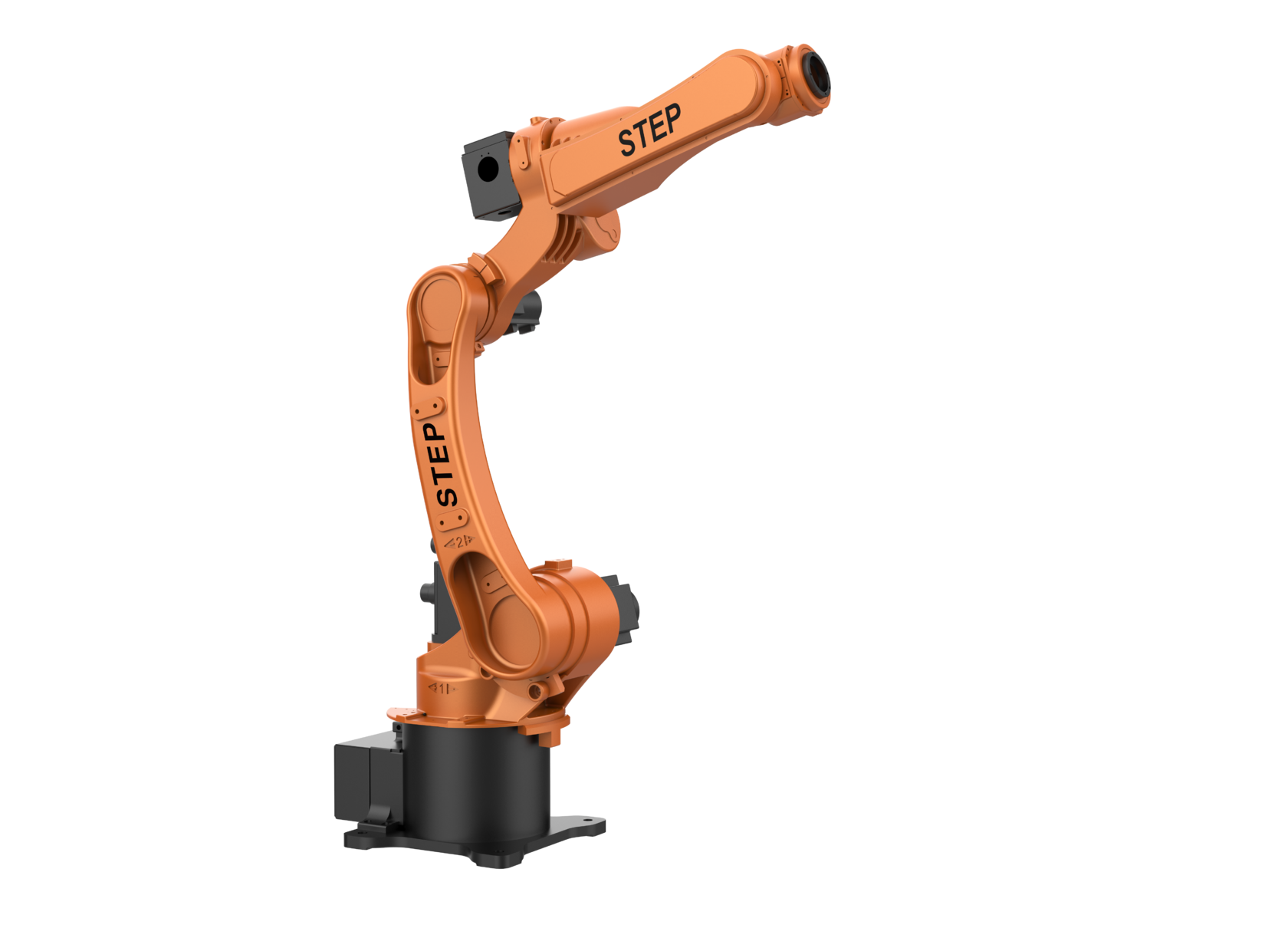

Кол-во осей		6
Тип привода		AC
Досягаемость		1475 мм
Повторяемость		±0.05 мм
Грузоподъемность		6 кг
Вес робота		165 кг
Класс защиты		IP54
Максимальная скорость осей	J1	260°/c
	J2	240°/c
	J3	260°/c
	J4	470°/c
	J5	396°/c
	J6	720°/c
Диапазон движений осей	J1	±165°
	J2	+155~-90°
	J3	Перемещение: +78°~-165° Сварка: +78°~-90°
	J4	±190°
	J5	±130°
	J6	Перемещение: ±360° Сварка: ±220°
Допустимый крутящий момент	J4	11.8 Н·м
	J5	9.8 Н·м
	J6	4.2 Н·м
Допустимая инерция	J4	0.6 кг·м²
	J5	0.25 кг·м²
	J6	0.06 кг·м²
Подвод сжатого воздуха		1-Φ6 мм 1-Φ8 мм
Встроенная в корпус сигнальная линия		16 жил
Способ установки		Напольный, настенный, подвесной
Эксплуатация	Температура окружающей среды	0~45℃
	Влажность окружающей среды	Относительная влажность ниже 75% (кратковременная относительная влажность 95%) Без образования конденсата
	Требования к вибрации	Ниже 0,5 G (4,9 м/с²)
Уровень шума		≤80 дБ
Применение		Сварка, обслуживание станков, сборка

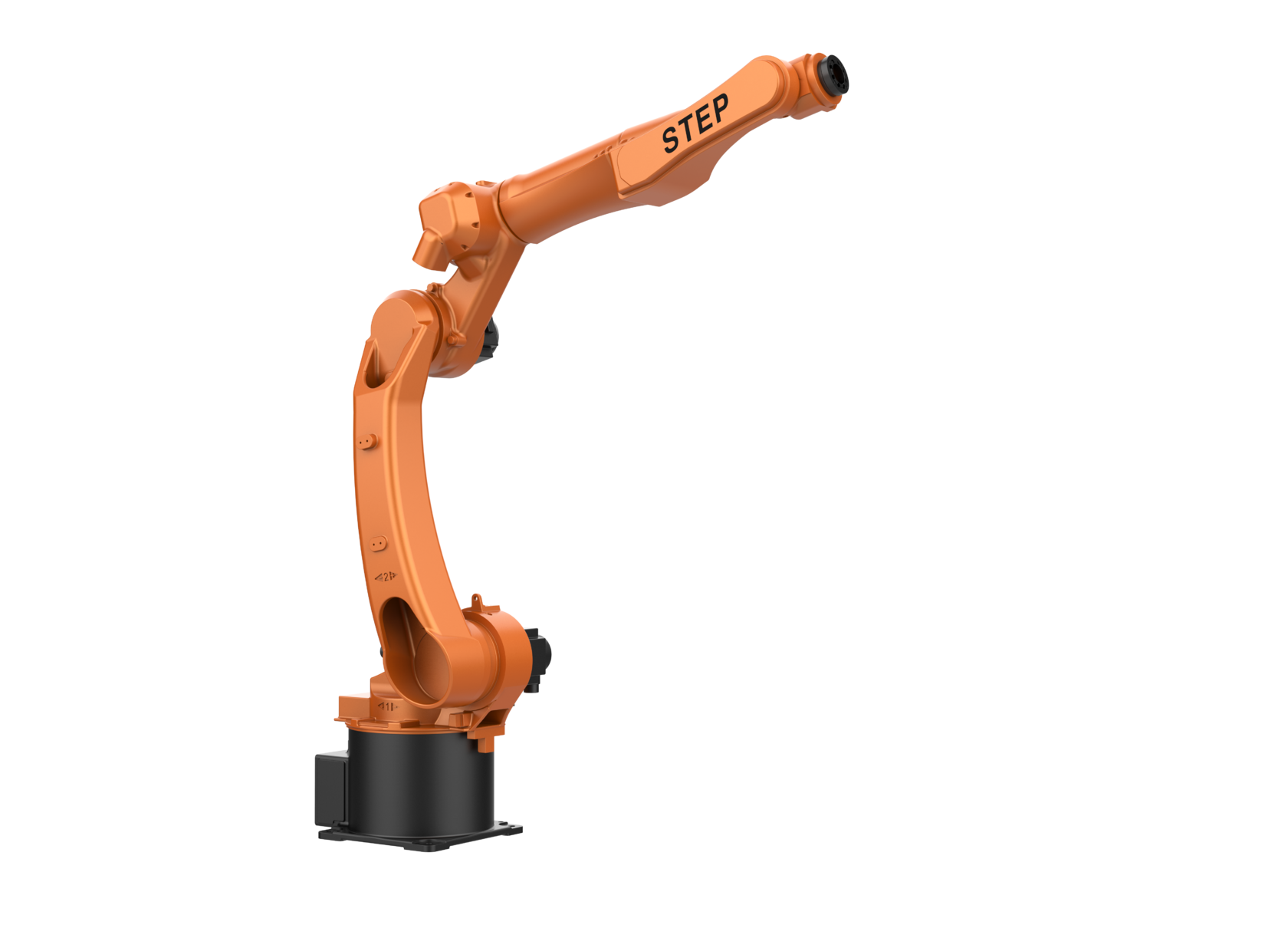

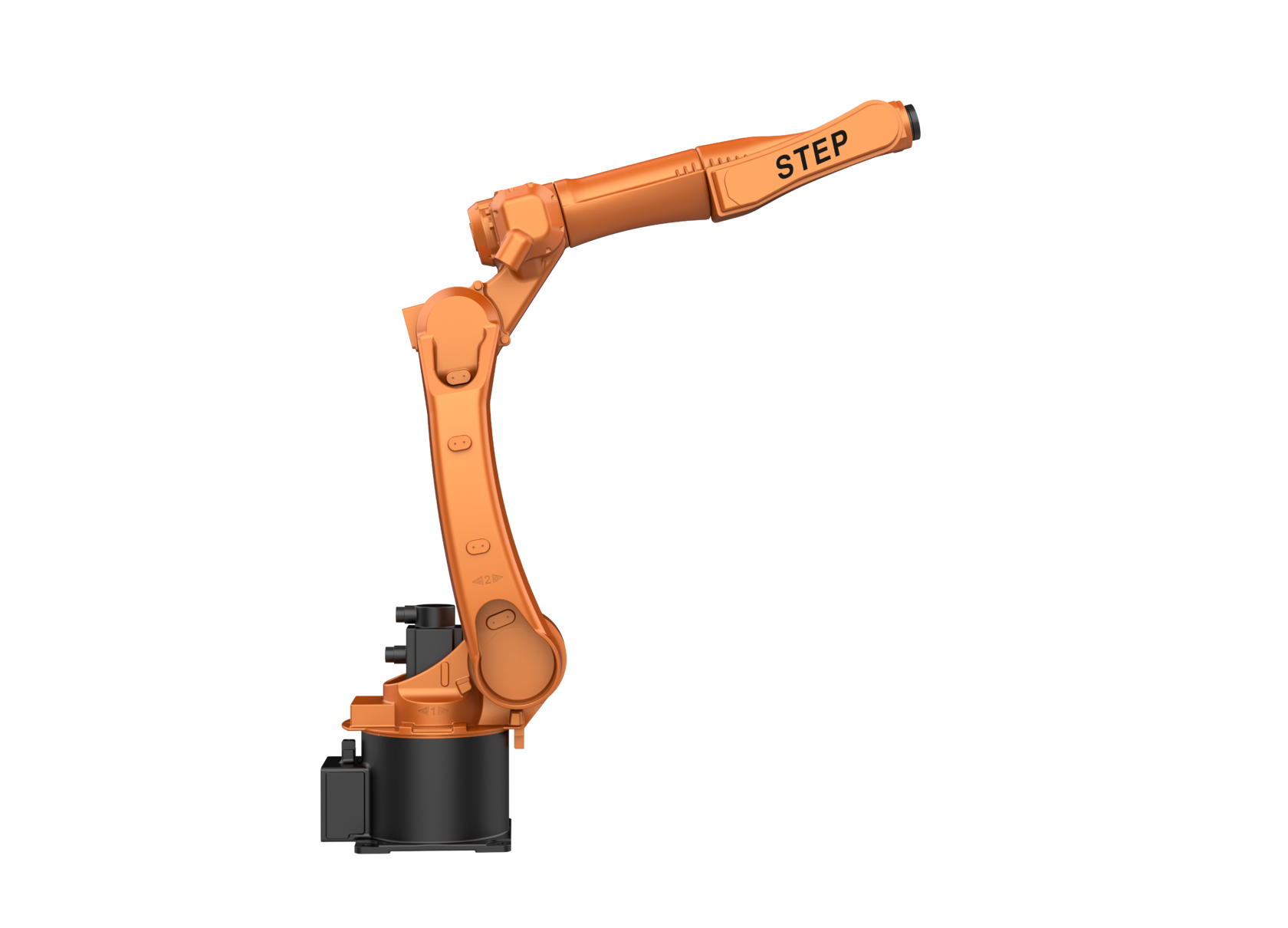

Кол-во осей		6
Тип привода		AC
Досягаемость		2010 мм
Повторяемость		±0.05 мм
Грузоподъемность		6 кг
Вес робота		210 кг
Класс защиты		IP54
Максимальная скорость осей	J1	190°/c
	J2	190°/c
	J3	200°/c
	J4	390°/c
	J5	390°/c
	J6	630°/c
Диапазон движений осей	J1	±165°
	J2	+163~-80°
	J3	Перемещение: +80°~-165° Сварка: +80°~-80°
	J4	±190°
	J5	±130°
	J6	Перемещение: ±360° Сварка: ±220°
Допустимый крутящий момент	J4	11.8 Н·м
	J5	9.8 Н·м
	J6	4.2 Н·м
Допустимая инерция	J4	0.6 кг·м²
	J5	0.25 кг·м²
	J6	0.06 кг·м²
Подвод сжатого воздуха		1-Φ6 мм 1-Φ8 мм
Встроенная в корпус сигнальная линия		16 жил
Способ установки		Напольный, настенный, подвесной
Эксплуатация	Температура окружающей среды	0~45℃
	Влажность окружающей среды	Относительная влажность ниже 75% (кратковременная относительная влажность 95%) Без образования конденсата
	Требования к вибрации	Ниже 0,5 G (4,9 м/с²)
Уровень шума		≤80 дБ
Применение		Сварка, обслуживание станков, сборка

Кол-во осей		6
Тип привода		AC
Досягаемость		2010 мм
Повторяемость		±0.05 мм
Грузоподъемность		10 кг
Вес робота		210 кг
Класс защиты		IP54
Максимальная скорость осей	J1	160°/c
	J2	160°/c
	J3	169°/c
	J4	300°/c
	J5	338°/c
	J6	535°/c
Диапазон движений осей	J1	±165°
	J2	+163~-80°
	J3	Перемещение: +80°~-165° Сварка: +80°~-80°
	J4	±190°
	J5	±130°
	J6	Перемещение: ±360° Сварка: ±220°
Допустимый крутящий момент	J4	11.8 Н·м
	J5	9.8 Н·м
	J6	4.2 Н·м
Допустимая инерция	J4	0.6 кг·м²
	J5	0.25 кг·м²
	J6	0.06 кг·м²
Подвод сжатого воздуха		1-Φ6 мм 1-Φ8 мм
Встроенная в корпус сигнальная линия		16 жил
Способ установки		Напольный, настенный, подвесной
Эксплуатация	Температура окружающей среды	0~45℃
	Влажность окружающей среды	Относительная влажность ниже 75% (кратковременная относительная влажность 95%) Без образования конденсата
	Требования к вибрации	Ниже 0,5 G (4,9 м/с²)
Уровень шума		≤80 дБ
Применение		Сварка, обслуживание станков, сборка
