Роботы манипуляторы

Шестиосевые промышленные роботы манипуляторы идеальны для задач: обслуживания станков, резки, покраски, перемещения и любой монотонной работы

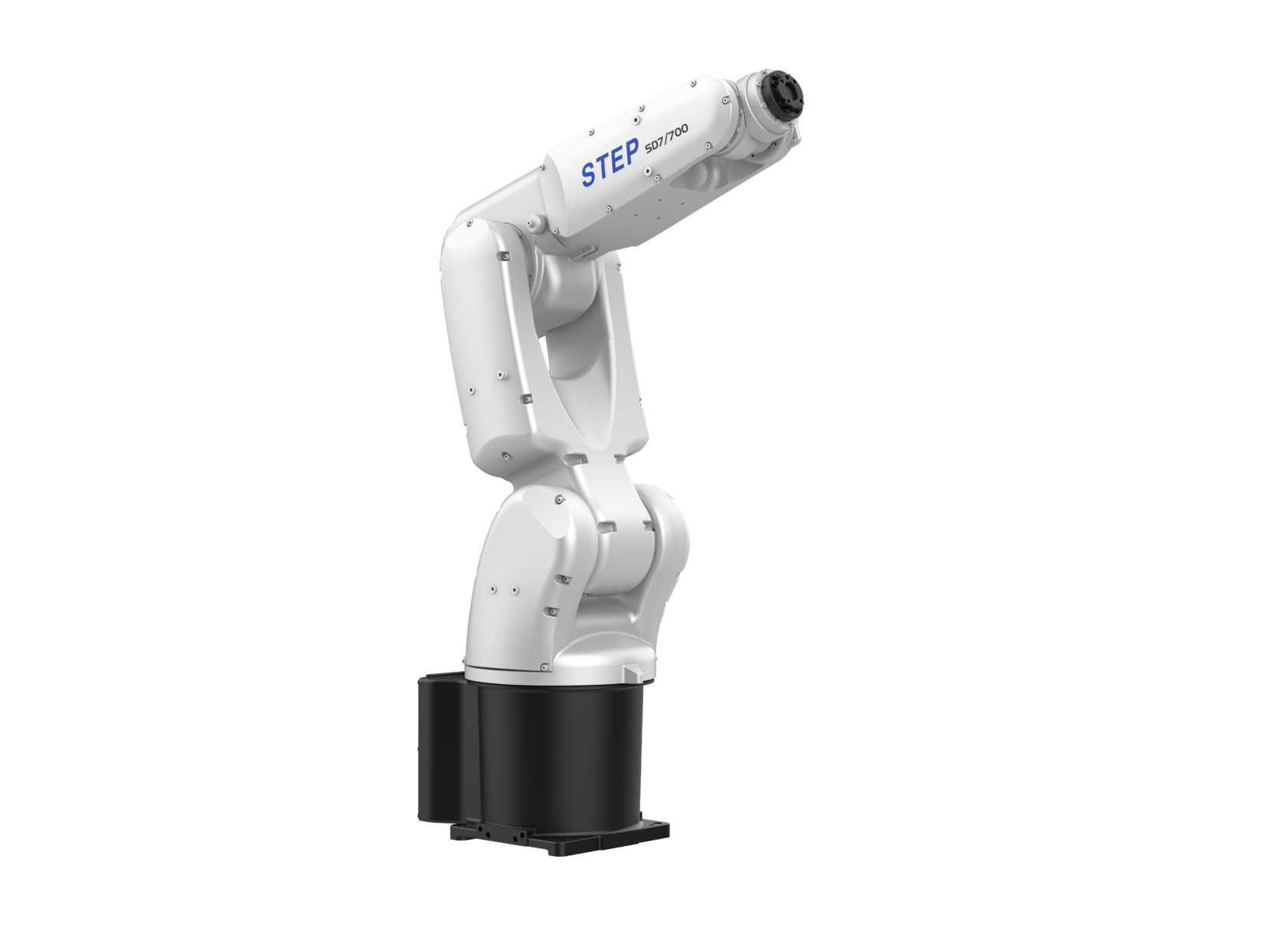

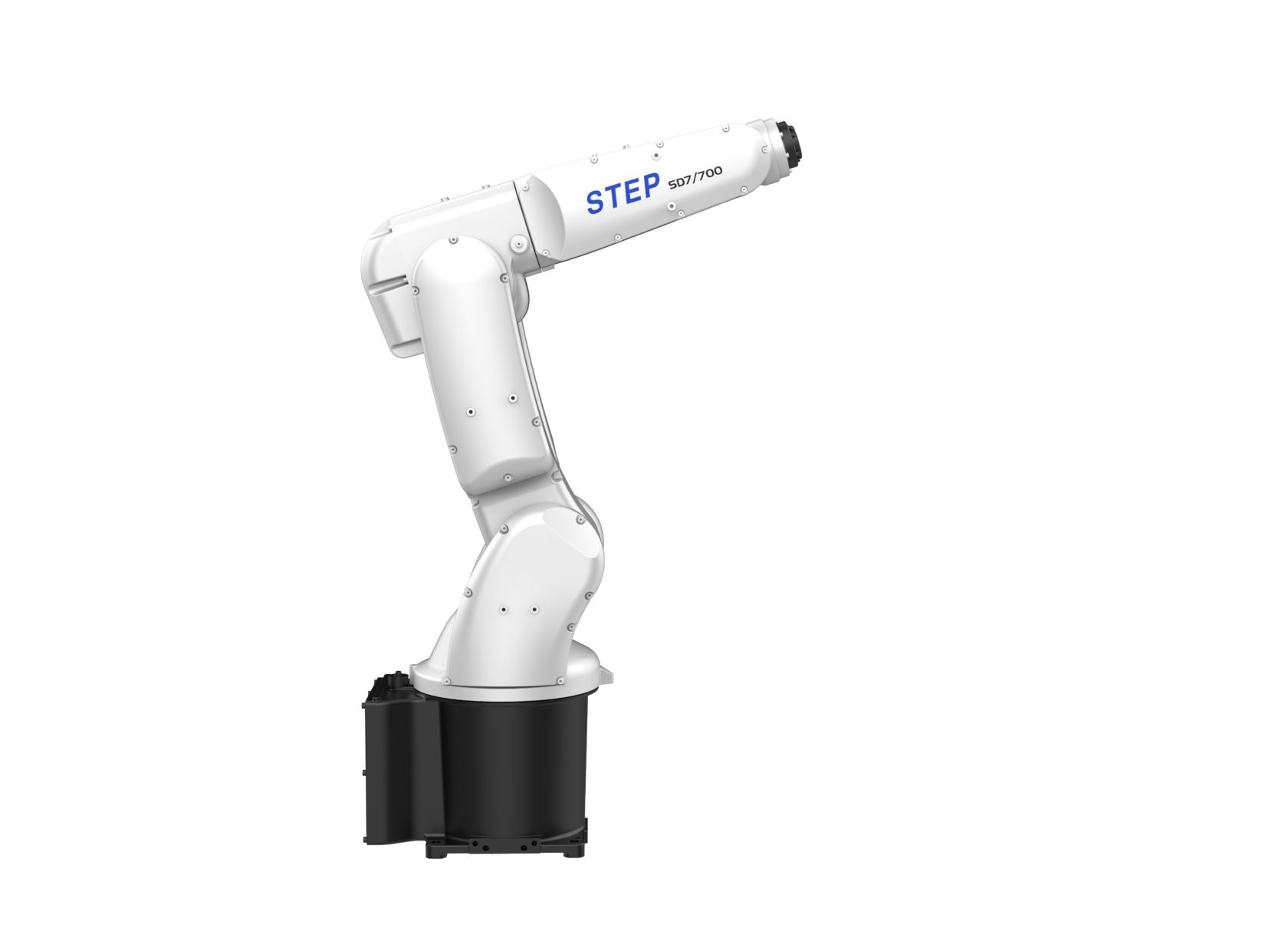

Кол-во осей		6
Тип привода		AC
Досягаемость		723 мм
Повторяемость		±0.02 мм
Грузоподъемность		7 кг
Вес робота		33 кг
Класс защиты		IP65 для всего устройства IP67 для запястья
Максимальная скорость осей	J1	315°/c
	J2	250°/c
	J3	350°/c
	J4	450°/c
	J5	450°/c
	J6	720°/c
Диапазон движений осей	J1	±170°
	J2	+135°~-80°
	J3	+63°~-194°
	J4	±190°
	J5	±125°
	J6	±360°
Допустимый крутящий момент	J4	16.6 Н·м
	J5	16.6 Н·м
	J6	9.4 Н·м
Допустимая инерция	J4	0.45 кг·м²
	J5	0.45 кг·м²
	J6	0.15 кг·м²
Подвод сжатого воздуха		4-позиционный - основание Ф 6 мм, запястье Ф 4 мм
Встроенная в корпус сигнальная линия		10 жил (одна жила заземления)
Способ установки		Напольный, настенный, подвесной
Эксплуатация	Температура окружающей среды	0~45℃
	Влажность окружающей среды	Относительная влажность ниже 75% (кратковременная относительная влажность 95%) Без образования конденсата
	Требования к вибрации	Ниже 0,5 G (4,9м/с²)
Уровень шума		≤70 дБ
Применение		Сортировка, сборка, маркировка, визуальный контроль

Кол-во осей		6
Тип привода		AC
Досягаемость		912 мм
Повторяемость		±0.03 мм
Грузоподъемность		7 кг
Вес робота		35 кг
Класс защиты		IP65 для всего устройства IP67 для запястья
Максимальная скорость осей	J1	210°/c
	J2	180°/c
	J3	280°/c
	J4	450°/c
	J5	450°/c
	J6	720°/c
Диапазон движений осей	J1	±170°
	J2	+135°~-80°
	J3	+65°~-195°
	J4	±190°
	J5	±125°
	J6	±360°
Допустимый крутящий момент	J4	16.6 Н·м
	J5	16.6 Н·м
	J6	9.4 Н·м
Допустимая инерция	J4	0.45 кг·м²
	J5	0.45 кг·м²
	J6	0.15 кг·м²
Подвод сжатого воздуха		4-позиционный - основание Ф 6 мм, запястье Ф 4 мм
Встроенная в корпус сигнальная линия		10 жил (одна жила заземления)
Способ установки		Напольный, настенный, подвесной
Эксплуатация	Температура окружающей среды	0~45℃
	Влажность окружающей среды	Относительная влажность ниже 75% (кратковременная относительная влажность 95%) Без образования конденсата
	Требования к вибрации	Ниже 0,5 G (4,9м/с²)
Уровень шума		≤70 дБ
Применение		Сортировка, сборка, маркировка, визуальный контроль

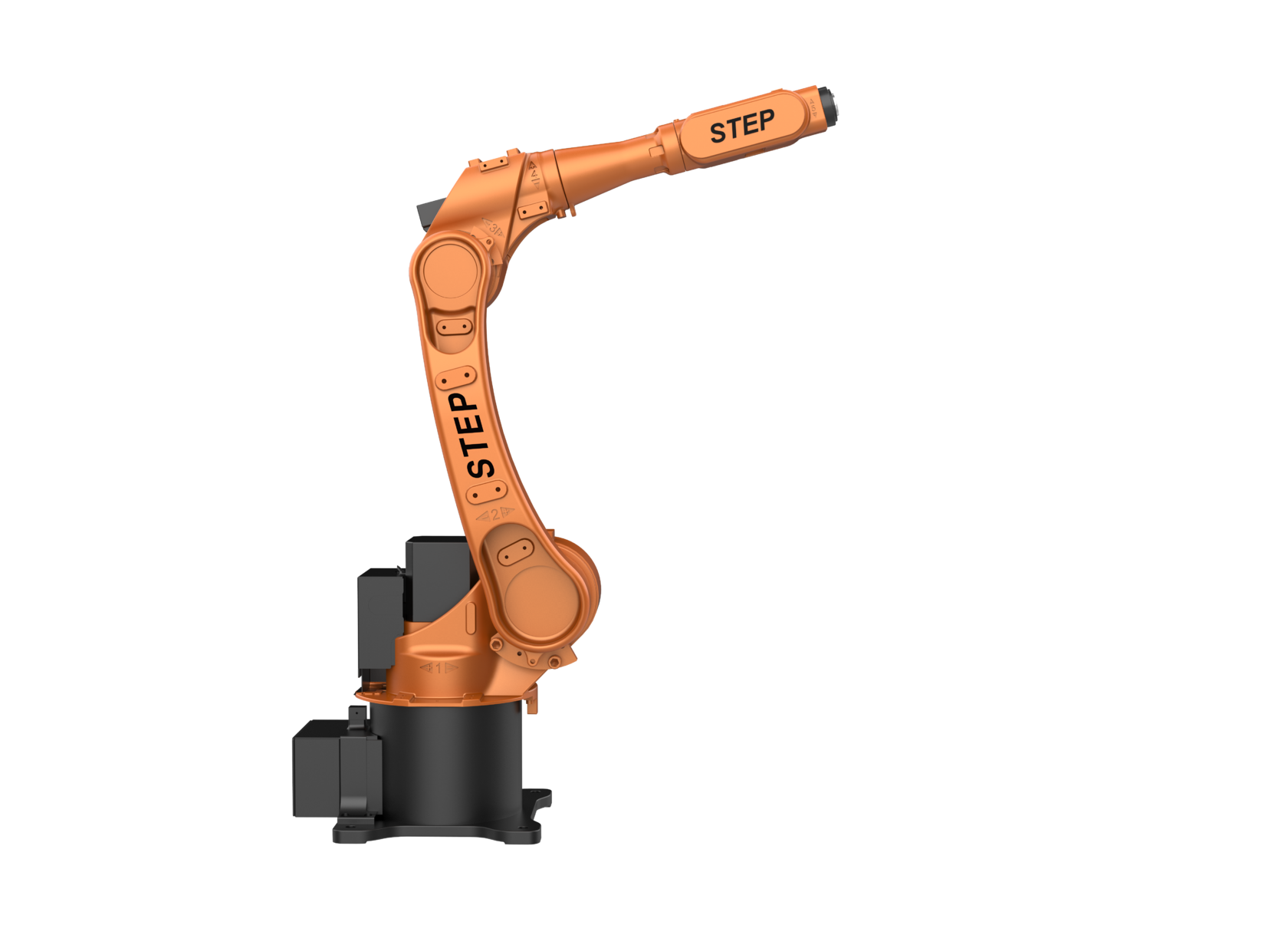

Кол-во осей		6
Тип привода		AC
Досягаемость		1405 мм
Повторяемость		±0.05 мм
Грузоподъемность		8 кг
Вес робота		143 кг
Класс защиты		IP54 для всего устройства IP65 для запястья
Максимальная скорость осей	J1	170°/c
	J2	170°/c
	J3	160°/c
	J4	360°/c
	J5	320°/c
	J6	450°/c
Диапазон движений осей	J1	±165°
	J2	+155°~-90°
	J3	+70°~-200°
	J4	±170°
	J5	±120°
	J6	±360°
Допустимый крутящий момент	J4	11.8 Н·м
	J5	9.8 Н·м
	J6	6.7 Н·м
Допустимая инерция	J4	0.6 кг·м²
	J5	0.25 кг·м²
	J6	0.1 кг·м²
Подвод сжатого воздуха		1-Φ8 мм
Встроенная в корпус сигнальная линия		16 жил
Способ установки		Напольный, настенный, подвесной
Эксплуатация	Температура окружающей среды	0~45℃
	Влажность окружающей среды	Относительная влажность ниже 75% (кратковременная относительная влажность 95%) Без образования конденсата
	Требования к вибрации	Ниже 0,5 G (4,9м/с²)
Уровень шума		≤80 дБ
Применение		Сортировка, сборка, маркировка, визуальный контроль, обслуживание станков

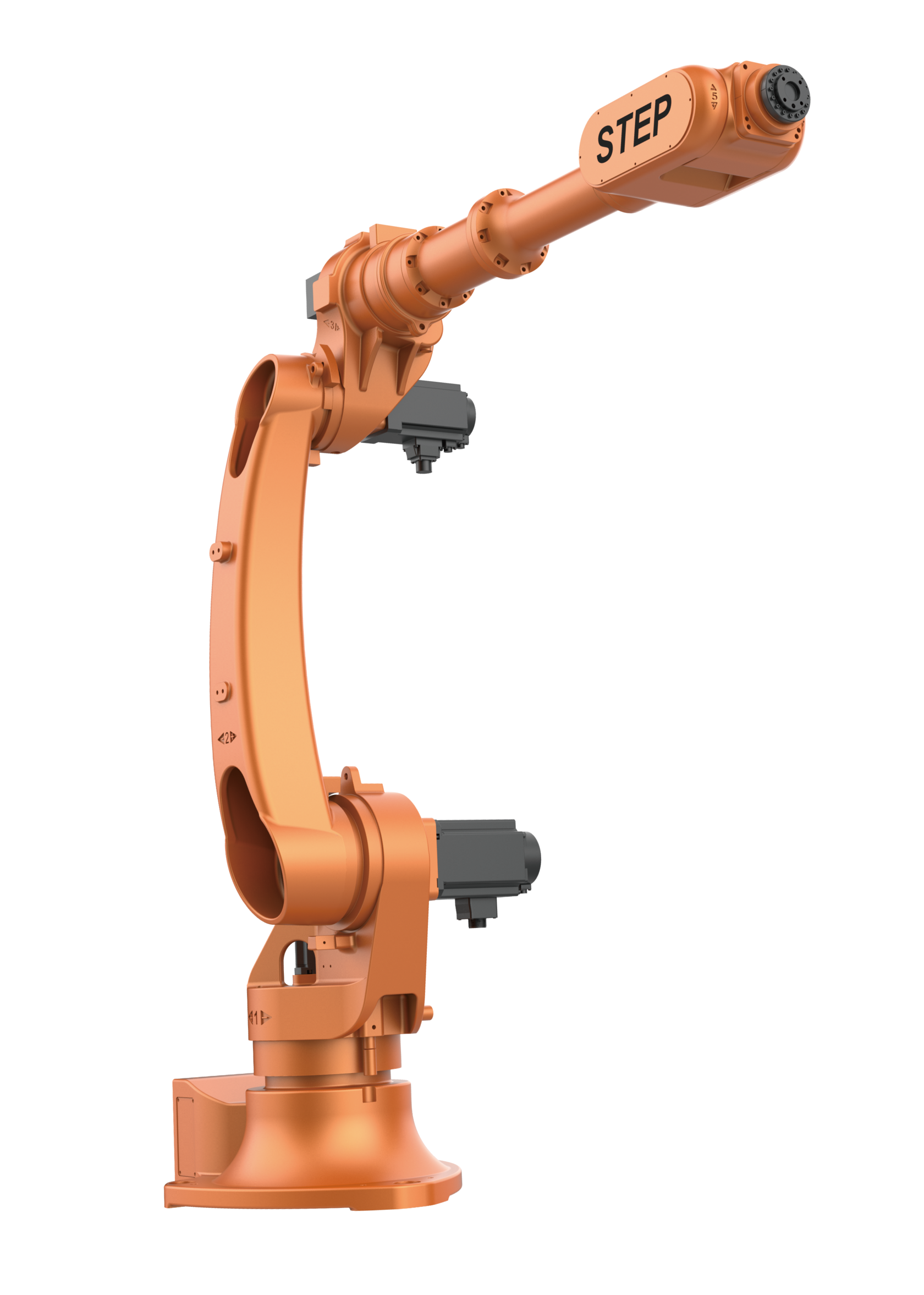

Кол-во осей		6
Тип привода		AC
Досягаемость		2010 мм
Повторяемость		±0.05 мм
Грузоподъемность		10 кг
Вес робота		241 кг
Класс защиты		IP54 для всего устройства IP65 для запястья
Максимальная скорость осей	J1	186°/c
	J2	185°/c
	J3	180°/c
	J4	360°/c
	J5	360°/c
	J6	300°/c
Диапазон движений осей	J1	±165°
	J2	+160°~-78°
	J3	+80°~-190°
	J4	±185°
	J5	±120°
	J6	±360°
Допустимый крутящий момент	J4	20 Н·м
	J5	20 Н·м
	J6	10 Н·м
Допустимая инерция	J4	2.8 кг·м²
	J5	2.8 кг·м²
	J6	2.7 кг·м²
Подвод сжатого воздуха		1-Φ10 мм
Встроенная в корпус сигнальная линия		16 жил
Способ установки		Напольный, настенный, подвесной
Эксплуатация	Температура окружающей среды	0~45℃
	Влажность окружающей среды	Относительная влажность ниже 75% (кратковременная относительная влажность 95%) Без образования конденсата
	Требования к вибрации	Ниже 0,5 G (4,9м/с²)
Уровень шума		≤80 дБ
Применение		Сортировка, сборка, маркировка, визуальный контроль, обслуживание станков
